Normaalin suojausalan sprinklerisuuttimet: Yleiskatsaus ja tyypit
Perussuuttimet, standardisuuttimet, spraysuuttimet, normaalin suojausalan suuttimet… rakkaalla lapsella on monta nimeä. Normaalin suojausalan sprinklerisuuttimet (Standard coverage) ovat yleisin sprinklerijärjestelmissä käytetty suutintyyppi. Ne on suunniteltu suojaamaan tietyn kokoinen alue tasaisella vesisuihkulla ja ne soveltuvat monenlaisiin kohteisiin, joissa palokuorma on kohtalainen. Perussuuttimilla tarkoitetaan EN 12259-1 standardissa määriteltyjä suuttimia. Tässä blogitekstissä käymme läpi perussuuttimien ominaisuuksia, erilaisia tyyppejä ja keskeisiä teknisiä parametreja, kuten k-arvoa, lämpöarvoja, herkkyysluokkia ja pinnoitteita.
Mitä tarkoittaa normaali suojausala?
Normaali suojausala tarkoittaa sprinklerisuuttimen suunniteltua peittoaluetta, joka on määritelty standardeissa (kuten EN 12845 tai NFPA 13). Tämä peittoalue riippuu suuttimen tyypistä, asennuskorkeudesta ja asennustavasta. Perussuuttimilla tämä alue on tyypillisesti pienempi kuin esimerkiksi laajaheittosuuttimilla. Esimerkiksi EN 12845 standardin mukaan OH1 (normaali sprinkleriluokka, ryhmä 1) luokassa perussuuttimen maksimi suojausalaksi on määritelty 12m² ja tätä voidaankin pitää hyvänä nyrkkisääntönä suuttimien sijoittelua suunniteltaessa. Suuttimen sijoitteluun voivat myös vaikuttaa muut asiat, kuten kohteen rakenteet sekä muu talotekniikka.
Perussuuttimien tyypit
Perussuuttimia on saatavilla useita eri malleja ja tyyppejä:

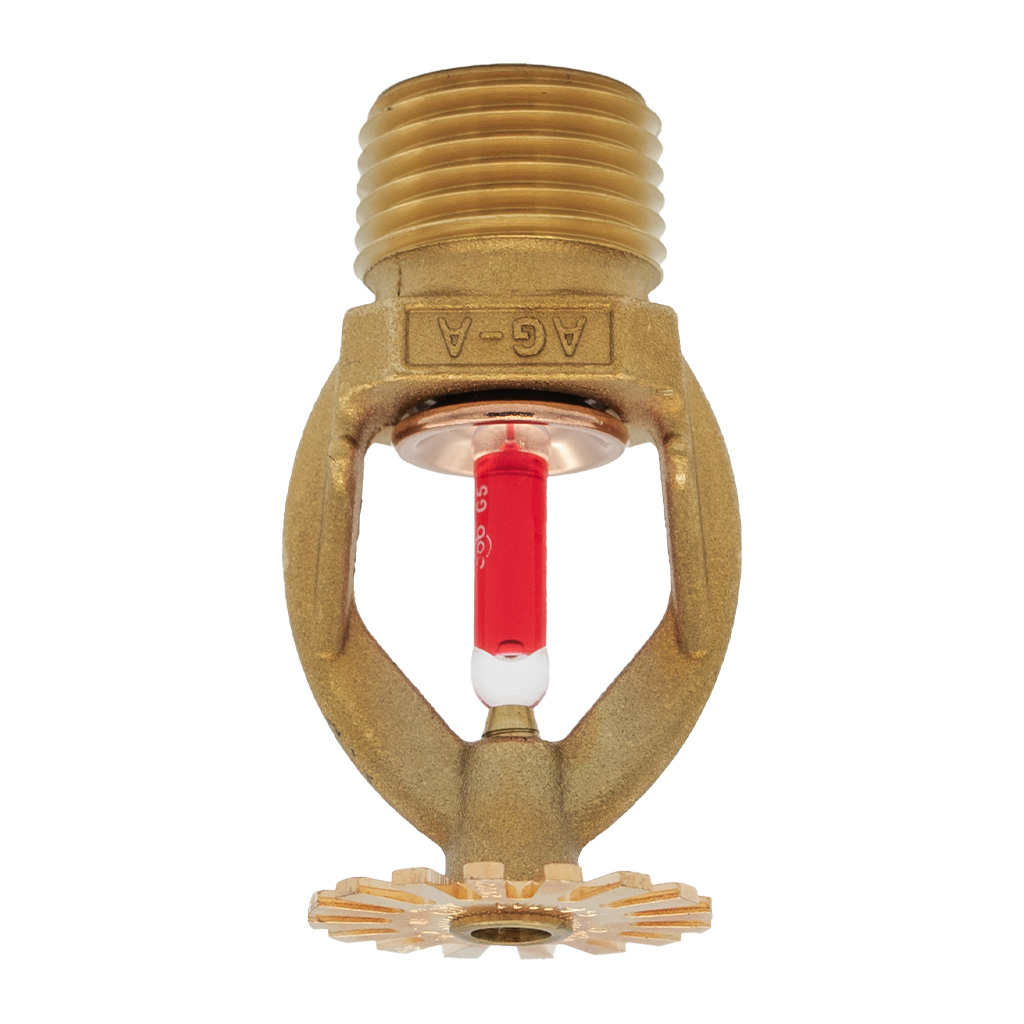

Spray alaspäin (Pendent/SSP): Yleisin tyyppi, joka asennetaan putkistoon alaspäin. Vesi suihkuaa alaspäin.

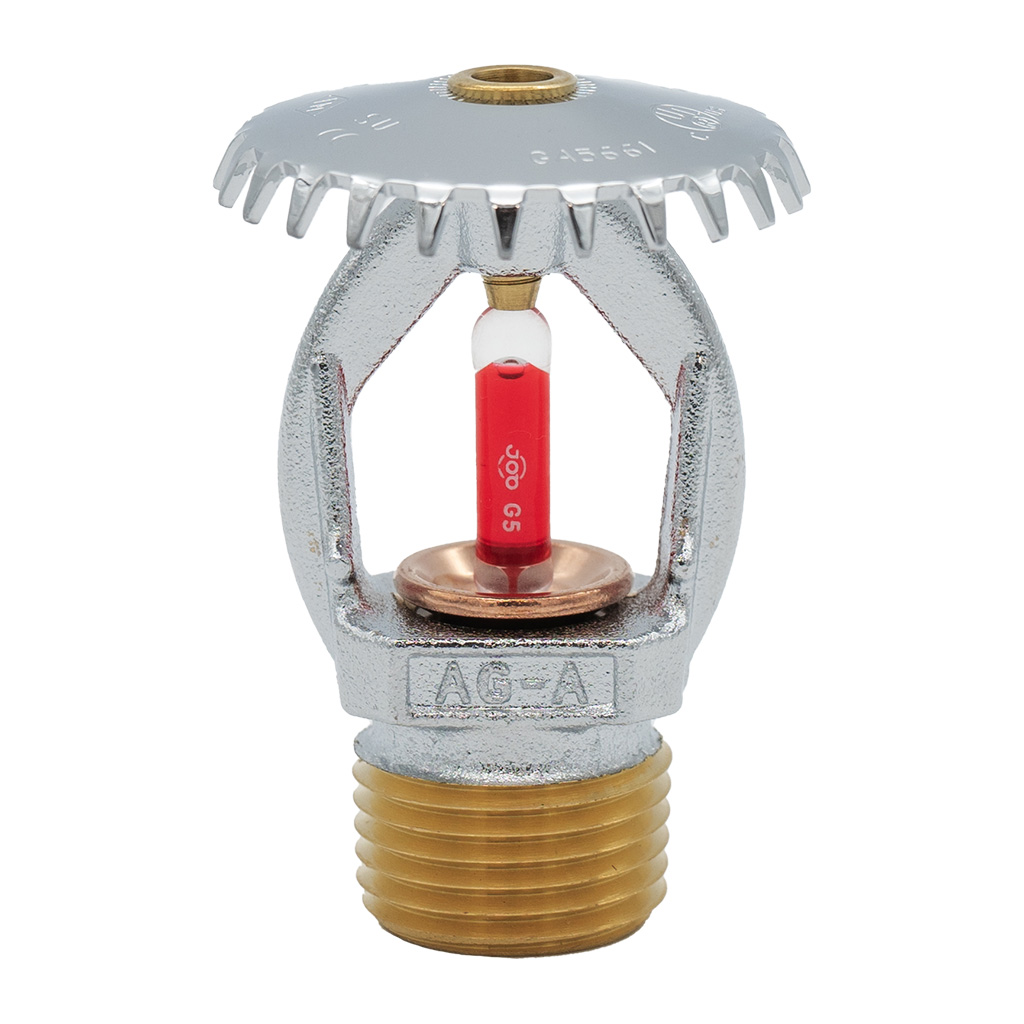

Spray ylöspäin (Upright/SSU): Asennetaan putkistoon ylöspäin. Vesi suihkuaa ylöspäin ja kimpoaa suuttimen hajottajalevystä alaspäin. Käytetään usein tiloissa, joissa alaspäin asennus ei ole mahdollinen tai haluttu. Tämä on myös ensisijaisesti suositeltava asennustapa.

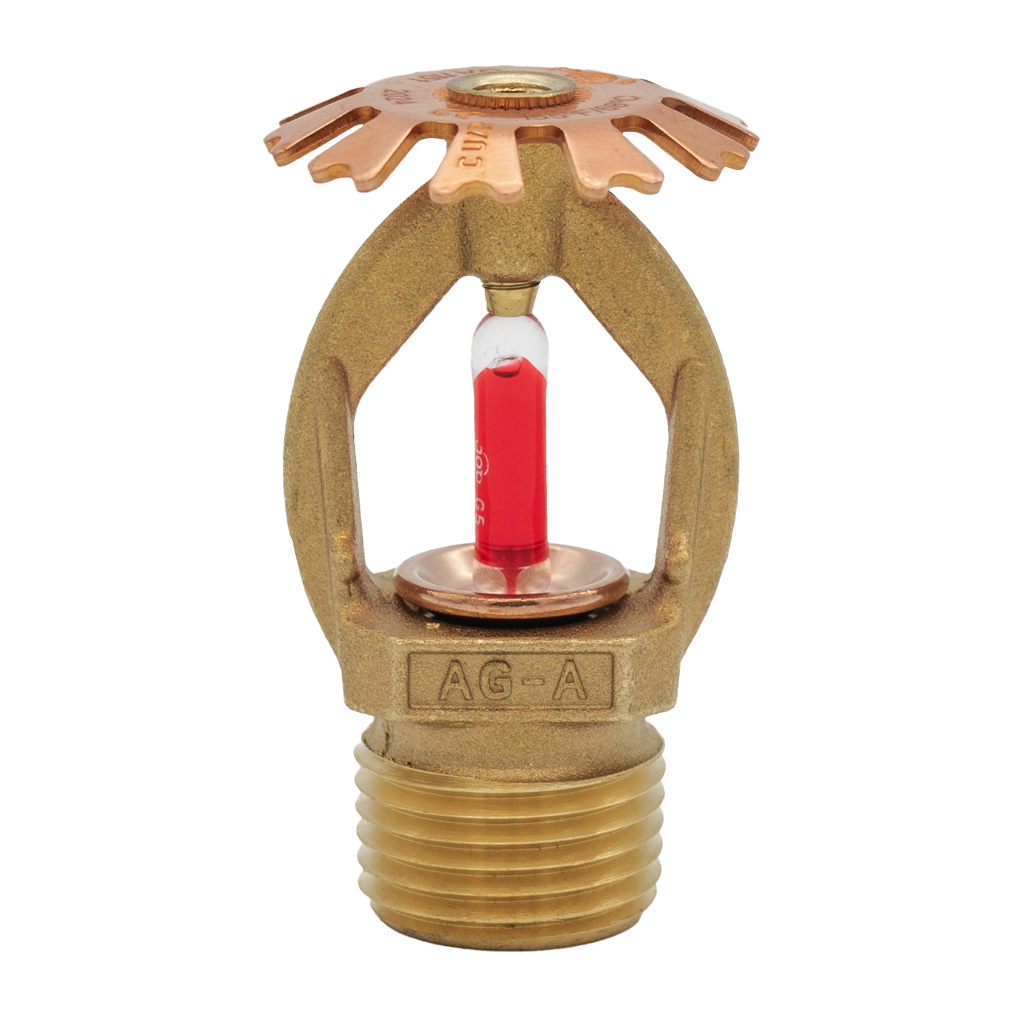

Konventionaalinen (Conventional/CUP): Voidaan asentaa joko ylös tai alaspäin. Suihkuttaa vettä sekä ylös että alaspäin n. 50/50 suhteessa.
Sivusuutin (Horizontal Sidewall/HSW): Asennetaan putkistoon vaakasuoraan ja suihkuttaa vettä vaakasuunnassa. Soveltuvat esimerkiksi käytäville ja muihin mataliin tiloihin.

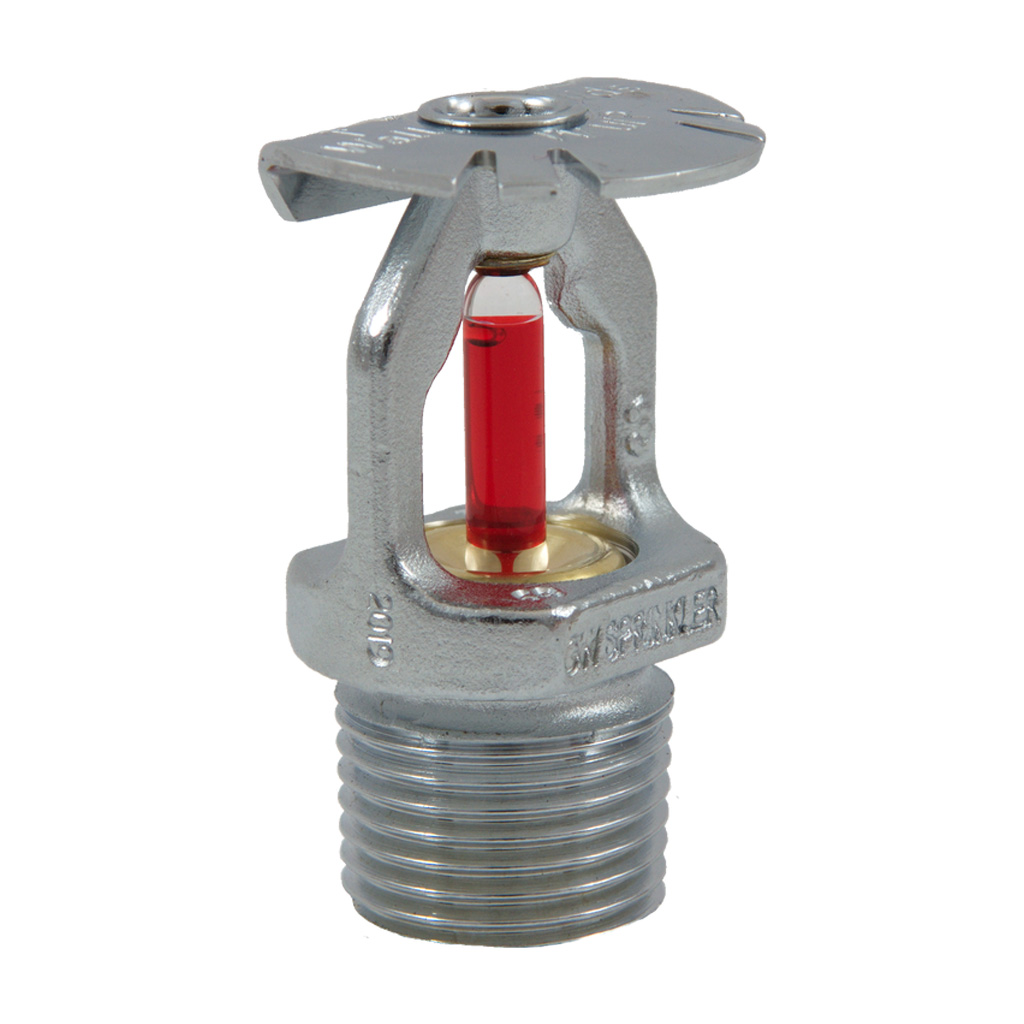

Pystysivusuutin (Vertical Sidewall/VSW/WUP): Voidaan asentaa joko ylös tai alaspäin. Suihkuttavat vettä suuttimesta katsottuna 90 asteen kulmassa vaakasuoraan.

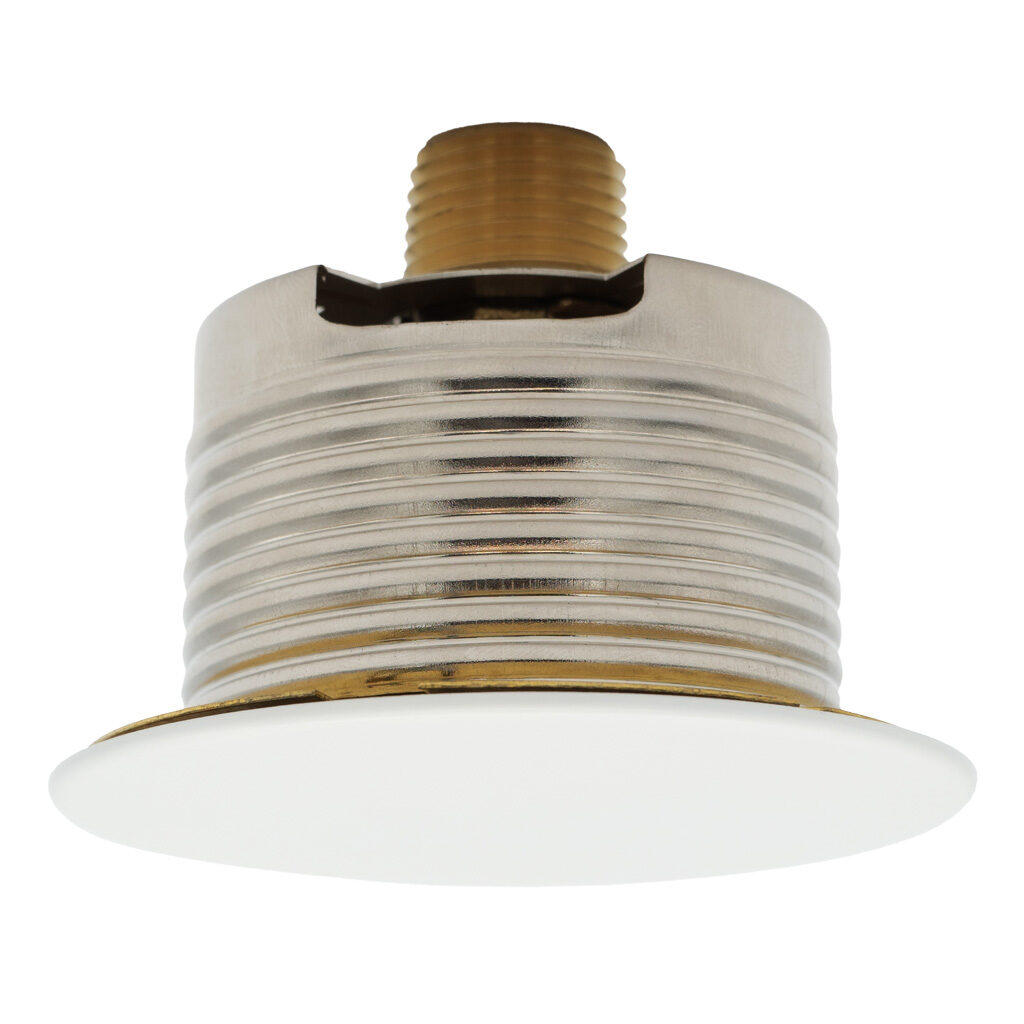

Spray alaspäin piilosuutin (Concealed Pendent): Alaspäin asennettava suutin, joka on piilotettu peitelevyn alle. Kansi irtoaa lämmön vaikutuksesta palon sattuessa, jonka jälkeen suuttimen hajottajalevy putoaa käyttöasentoon suuttimen lauetessa. Esteettisesti miellyttävä ratkaisu.

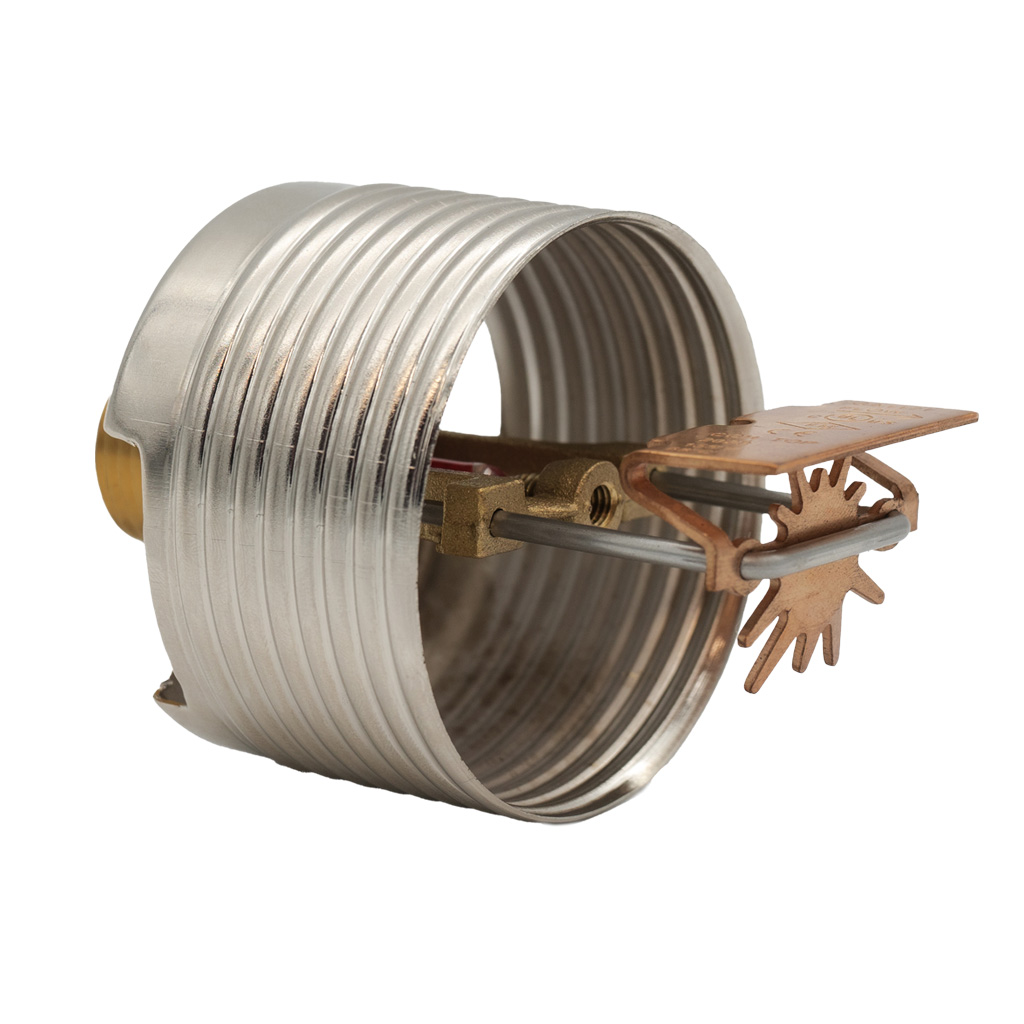

Piilosivusuutin (Concealed HSW): Seinään asennettava piilosuutin, joka suihkuttaa vettä vaakasuunnassa.
Perussuuttimien ominaisuudet
Perussuuttimien tärkeimmät ominaisuudet liittyvät veden virtaamaan, aktivoitumislämpötilaan, reagointinopeuteen sekä ympäristön ja käyttötarkoituksen mukaisiin pinnoitteisiin.
K-arvo: sprinklerisuuttimen virtauskerroin
K-arvo on olennainen parametri, joka kuvaa sprinklerisuuttimen virtausominaisuuksia. Yksinkertaistetusti, K-arvo kertoo kuinka iso reikä suuttimessa on, ja määrittää, kuinka paljon vettä suutin suihkuttaa tietyllä paineella. Mitä suurempi K-arvo, sitä enemmän vettä vapautuu samalla paineella. Yleisiä K-arvoja perussuuttimille ovat K57, K80 ja K115.
K-arvoa käytetään laskemaan sprinklerijärjestelmän virtausta ja painehäviöitä minkä takia oikean K-arvon valinta on keskeistä järjestelmän toimivuuden kannalta.
- Miten K-arvosta lasketaan virtaus? Virtaus (Q) litraa minuutissa lasketaan kaavalla: Q = K√P, jossa P on paine baareina.
Esim. 1 bar paineella K80 suutin suihkuttaa noin 80 litraa vettä minuutissa ja 0,5 baarin paineella n. 56 litraa vettä minuutissa.
Miksi K-arvo on tärkeä?
K-arvo on kriittinen tekijä sprinklerijärjestelmän suunnittelussa. Oikean k-arvon valinta varmistaa, että palon sattuessa suuttimet suihkuttavat riittävästi vettä palon sammuttamiseksi tai hallitsemiseksi. Liian pieni k-arvo voi johtaa riittämättömään vedenmäärään, kun taas liian suuri k-arvo voi aiheuttaa liiallista vedenkulutusta, jolloin suunniteltu vesilähde ei riitä.
Lämpöarvot: Aktivoitumislämpötilan merkitys

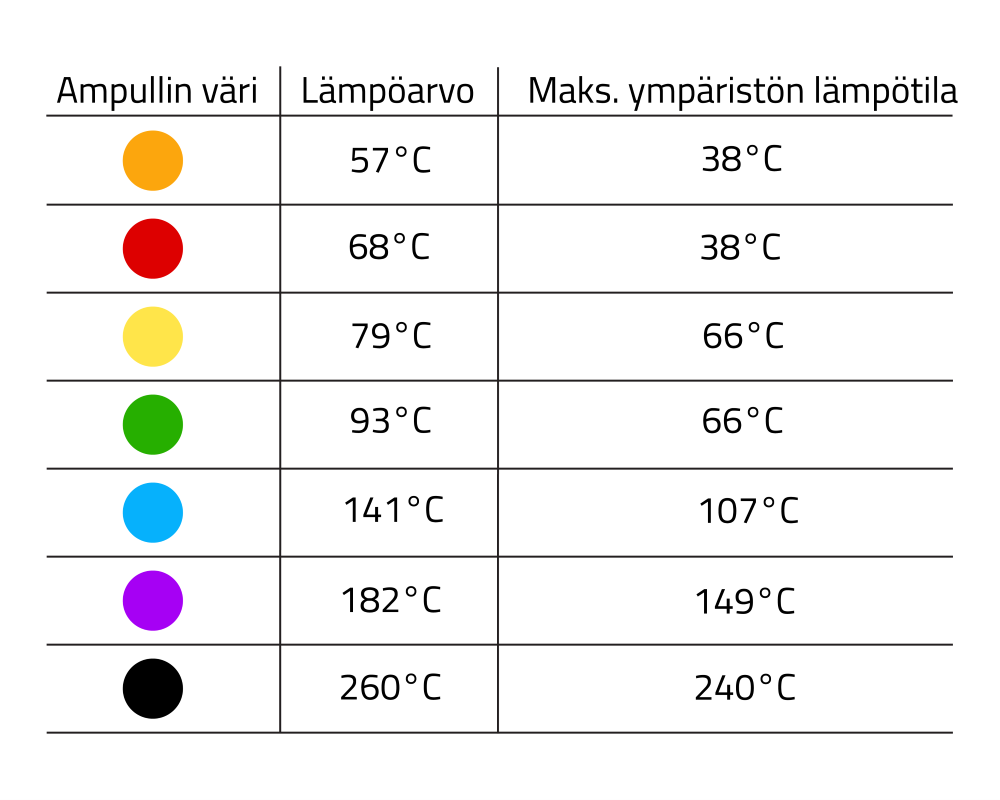

Sprinklerisuuttimia on saatavilla eri lämpöarvoilla, jotka kuvaavat suuttimen laukeamislämpötilaa. Lämpöarvo valitaan kohteella vallitsevan yleisen lämpötilan mukaan. Yleisimmät arvot vaihtelevat 57–141°C välillä. Esimerkiksi toimistotiloissa käytetään yleensä matalamman lämpöarvon suuttimia (57–68 °C), kun taas teollisuudessa tai korkeissa ympäristölämpötiloissa kuten saunoissa saatetaan käyttää korkeampia arvoja. Lämpöarvon oikea valinta takaa, että suutin reagoi palon todelliseen lämpöön eikä esimerkiksi normaaliin prosessilämpöön. Suuttimen lämpöarvon erottaa lasiampullin väristä.
Herkkyysluokat: Nopeus on ratkaisevaa
Sprinklereitä on saatavilla eri herkkyysluokissa, jotka määrittävät, kuinka nopeasti suutin reagoi lämpötilan nousuun. Standardi herkkyysluokan (Standard Response, SR) suuttimet toimivat riittävän nopeasti useimpiin kohteisiin. Nopean herkkyysluokan (Quick Response, QR) suuttimet taas reagoivat erityisen nopeasti ja soveltuvat esimerkiksi tiloihin, joissa ihmisten turvallinen poistuminen on ensisijaista, kuten kouluissa ja sairaaloissa. Herkkyysluokka vaikuttaa suoraan siihen, kuinka varhaisessa vaiheessa paloa suutin aktivoituu.

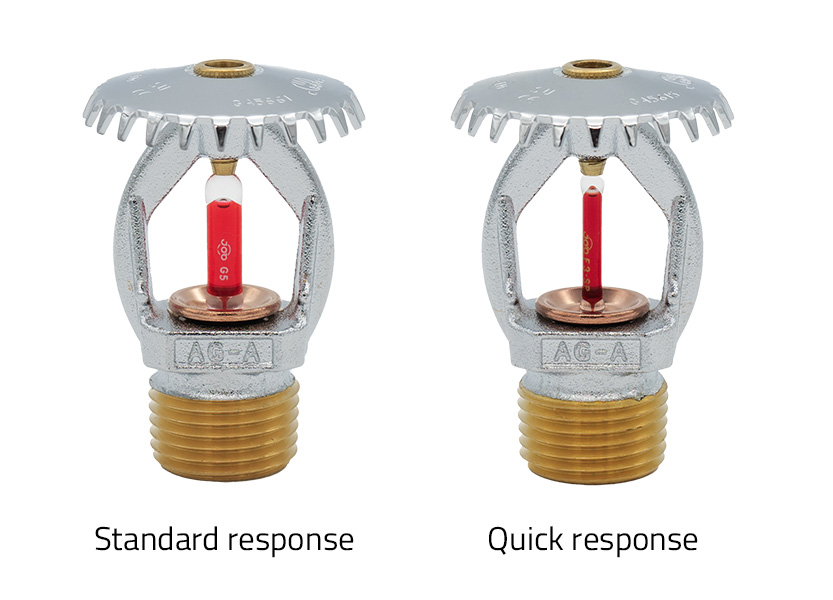

Suuttimen herkkyysluokan erottaa ampullin paksuudesta. Nopean herkkyyden QR suuttimissa ampulli on 3 mm paksu ja standardi herkkyyden SR suuttimissa 5 mm.
Ensisilmäyksellä voi vaikuttaa siltä, että herkkyysluokka ja lämpöarvo tarkoittavat samaa asiaa. Näin ei kuitenkaan ole.
- Herkkyysluokka määrittää, kuinka nopeasti sprinkleri reagoi lämpötilan nousuun ja aktivoituu.
- Lämpöarvo taas perustuu tilan normaaliin kattolämpötilaan ja kertoo, missä lämpötilassa sprinkleri on suunniteltu laukeamaan.
On kuitenkin tärkeää huomata, että samassa palo-osastossa olevien suuttimien tulee aina olla samaa herkkyysluokkaa ja samaa lämpöarvoa, jotta järjestelmä toimii oikein ja ennakoidusti.
Pinnoitteet – Ulkonäkö ja kestävyys

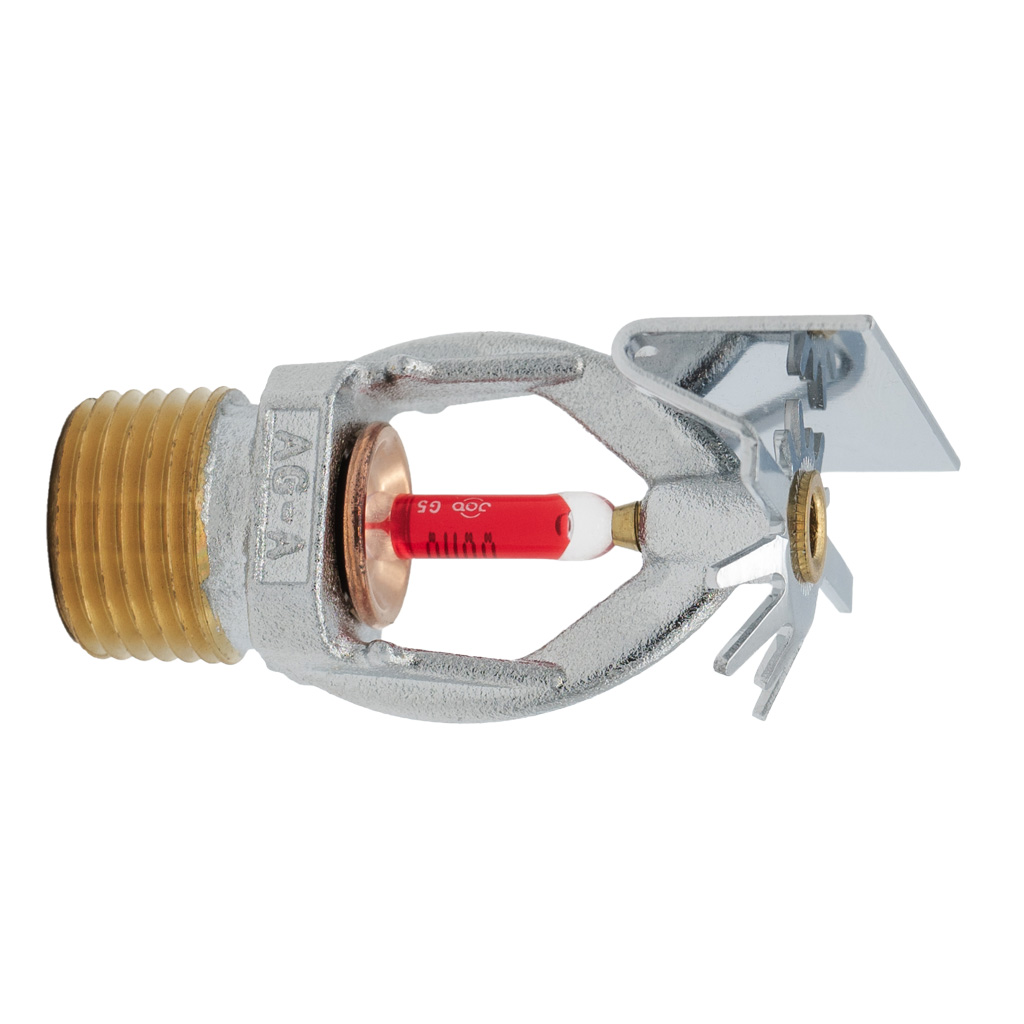

Suuttimen pinnoite valitaan usein kohteen ulkonäköä ajatellen. Usein liiketiloissa ja alakattoasennuksissa käytetään kromattuja suuttimia. Kohteelle voidaan myös valita valkoiset polyesteri maalatut suuttimet, jotta ne sulautuvat entistä paremmin ympäristöön. Pinnoittamattomia, eli yleensä messingin värisiä suuttimia, käytetään kohteissa, joissa suutin on piilossa katseilta tai kohteen ympäristössä ei ole merkitystä asialla. Tällaisia kohteita voi olla esimerkiksi teollisuudessa, halleissa tai liiketiloissa, joissa suuttimet ovat korkealla, jonne ei ole suoraa näköyhteyttä.
Sprinklerisuuttimien runko voidaan myös suojata erilaisilla pinnoitteilla, jotka lisäävät kestävyyttä vaativissa olosuhteissa. Eri valmistajilla on eri vaihtoehtoja ja näitä on esimerkiksi vahapinnoite, ENP-, Nedox- tai VC-250 pinnoite. On tärkeää huomioida, että kromaus tai polyesteri pinnoitteet ovat lähinnä esteettisiä eivätkä vaikuta korroosion kestävyyteen merkittävästi. Suuttimet voidaan myös valmistaa kestävimmistä materiaaleista kuten haponkestävästä teräksestä, jonka korroosion kestävyys on erittäin hyvä.
Yhteenveto
Normaalin suojausalan sprinklerisuuttimet ovat monipuolinen, hankintahinnaltaan edullinen ja luotettava ratkaisu paloturvallisuuden varmistamiseen. Erilaisten tyyppien ja K-arvojen ansiosta voidaan valita kuhunkin kohteeseen optimaalinen suutin. Oikean K-arvon, lämpöarvon, herkkyysluokan ja pinnoitteen valinta varmistaa, että järjestelmä toimii juuri suunnitellulla tavalla eri ympäristöissä ja käyttökohteissa. Näiden teknisten ominaisuuksien ansiosta perussuuttimet soveltuvat laajasti erilaisiin rakennuksiin ja palokuormiin aina toimistoista teollisuuteen.
